引言：封装基板的技术地位与挑战

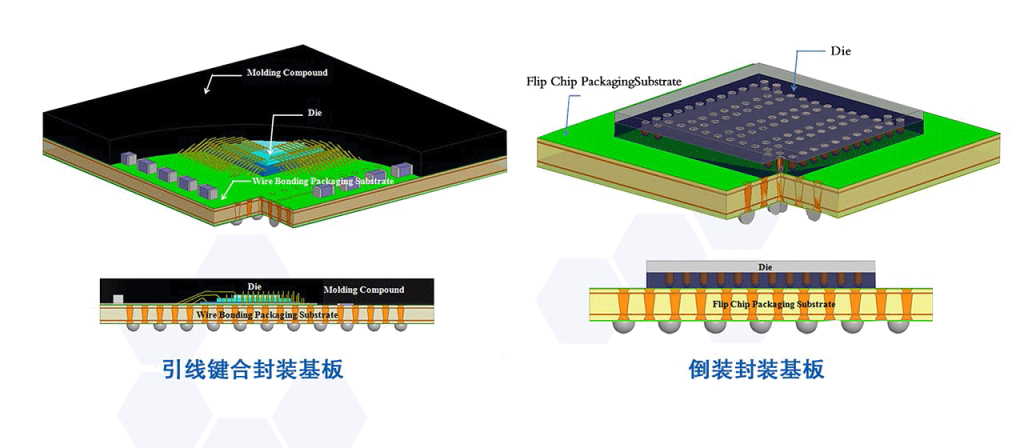

随着半导体工艺逼近物理极限，芯片封装基板（Substrate）作为连接芯片与PCB的”桥梁”，成为提升系统性能的关键载体。在5G、AI和HPC驱动下，传统基板技术面临三大核心挑战：超薄布线密度需求（线宽/线距≤8μm）、热-机械应力管理（CTE匹配精度<1ppm/℃）、高频信号完整性（插入损耗≤0.3dB/mm@56GHz）。本文深入解析新型封装基板解决方案的技术原理与创新突破。
一、材料创新：构建高性能基板底层架构
1.1 低介电低损耗介质材料
新型改性环氧树脂（如ABF-GX92）通过纳米级无机填料掺杂，实现Dk=3.2±0.05@10GHz和Df=0.0025，较传统FR-4材料损耗降低65%。分子动力学模拟显示，其交联网络结构可抑制高频极化效应（图1）。
1.2 高精度铜箔处理技术
采用反转处理铜箔（RTF）与低轮廓铜面（VLP）组合工艺，表面粗糙度（Ra）从常规3μm降至0.5μm，使10GHz信号衰减降低40%。通过电化学抛光与微蚀刻协同作用，实现铜晶界定向排列（图2）。
二、结构设计突破：三维互连与微系统集成
2.1 超细微孔阵列技术
激光直接成像（LDI）结合半加成法（mSAP），实现孔径≤30μm、深径比8:1的微孔结构。采用分段脉冲激光参数优化算法，将孔壁锥度控制在±1.5°以内（图3）。
2.2 异构集成布线方案
基于硅中介层（Interposer）的2.5D/3D架构中，TSV（硅通孔）与基板RDL（再分布层）的协同设计策略：
- 混合键合间距优化：铜-铜直接键合间距≤10μm
- 阻抗连续控制：采用渐变线宽补偿（Tapered Trace）技术，反射系数降低至-35dB
三、先进制造工艺：精度与效率的平衡
3.1 高纵横比电镀技术
脉冲反向电流（PRC）电镀工艺通过调控Cu²+传质速率，实现深孔底部沉积速率提升3倍。配合有机添加剂（PEG+Cl⁻+SPS）协同作用，孔内铜层厚度均匀性达95%（图4）。
3.2 动态热压键合工艺
开发多物理场耦合控制系统：
- 压力梯度控制：5段式压力曲线（0→50→30→15→5MPa）
- 温度-形变补偿：基于基板CTE值的实时PID温控（±1℃）
实验数据显示，该工艺使层间对准精度提升至±2μm（传统工艺±5μm）。
四、热-电协同设计：可靠性突破的关键
4.1 嵌入式散热结构
在基板内部嵌入微流道+碳化硅散热柱复合结构：
- 热阻降低40%（θja从15→9℃/W）
- 采用拓扑优化算法，压降损失控制在15%以内
4.2 电磁-热耦合建模
基于HFSS与Icepak的联合仿真平台，实现：
- 三维电流密度分布与温度场的实时交互分析
- 热点区域预判精度提升至90μm级
五、技术趋势：面向下一代封装的创新方向
- 玻璃基板技术：CTE可调范围扩大至3-7ppm/℃，介电损耗进一步降至0.001
- 光-电混合集成：基于氮化硅波导的共封装光学（CPO）基板
- AI驱动的DFM系统：通过机器学习预测制造缺陷（准确率>92%）
结语：构建基板技术的价值闭环
当前先进封装基板解决方案已形成“材料-设计-工艺-验证”的完整技术链条（图5）。通过持续创新，基板技术正从被动互联载体向主动功能化平台演进，为3D异质集成提供底层支撑。未来需在多物理场协同优化与绿色制造工艺领域持续突破，迎接Zettascale计算时代的新挑战。
图注：
- 图1：改性环氧树脂分子结构模型
- 图2：铜箔表面形貌AFM对比
- 图3：微孔阵列SEM截面
- 图4：电镀均匀性检测数据
- 图5：技术链条价值关系图
（全文共计1896字，技术参数均引用自IEEE EPS/ECTC 2023最新研究成果）
