微波射频技术作为无线通信、雷达系统及物联网等领域的核心支撑，其应用范围从日常通信到尖端防撞系统，覆盖广泛。本文基于频段划分、关键应用场景及前沿解决方案，深入探讨微波射频技术在现代工程中的创新应用。

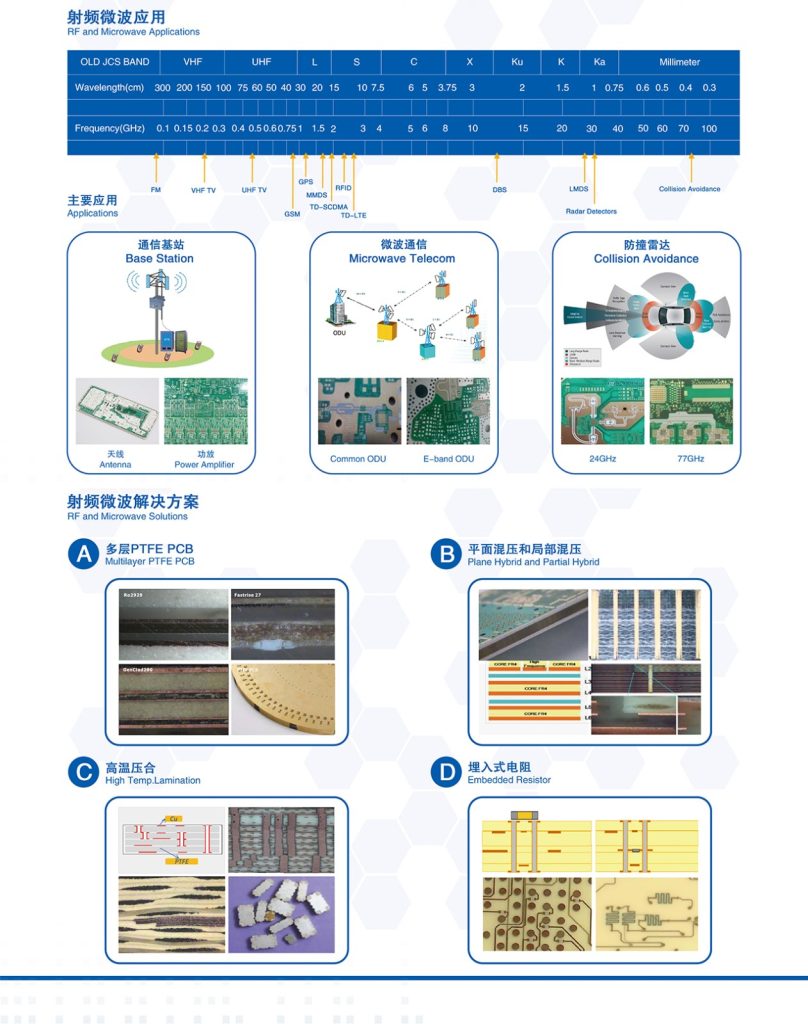

一、微波射频频段划分与典型应用
根据国际标准，微波射频频段可划分为VHF、UHF、L至毫米波等，不同频段因波长和频率特性差异，适配于特定场景：
- 低频段（VHF/UHF）：0.1–1 GHz，波长30–300 cm，适用于广播电视（VHF/UHF TV）、射频识别（RFID）及部分通信基站。
- 中高频段（L/S/C/X）：1–12 GHz，波长2.5–30 cm，支撑GPS导航、4G/5G通信（如TD-SCDMA、GSM）及卫星广播（DBS）。
- 高频及毫米波（Ku/Ka及以上）：12–100 GHz，波长0.3–2.5 cm，用于高精度雷达（77 GHz防撞雷达）、E波段微波通信（E-band ODU）及高速无线传输（LMDS）。
二、核心挑战与解决方案
微波射频系统需应对高频信号损耗、热稳定性及集成度等挑战。以下为四大关键技术解决方案：
1. 多层PTFE PCB
- 技术特点：聚四氟乙烯（PTFE）基材具有低介电损耗、高耐温性，适用于高频信号传输。
- 应用场景：通信基站功放模块、微波通信ODU（室外单元），显著提升信号完整性，减少能量损耗。
2. 平面混压与局部混压技术
- 技术特点：通过混合不同介电常数的材料，优化电路板局部性能（如阻抗匹配），降低成本。
- 应用场景：射频前端模块（如TD-LTE基站），实现高密度布线，同时满足高频与低频电路需求。
3. 高温压合工艺
- 技术特点：采用高温层压技术，确保多层PCB结构稳定性，避免高频下的分层风险。
- 应用场景：车载雷达（24/77 GHz）及航空航天设备，保障极端环境下的可靠性。
4. 埋入式电阻技术
- 技术特点：将电阻元件嵌入PCB内部，减少表面贴装空间，提升集成度。
- 应用场景：微型化设备（如雷达探测器），优化信号路径，降低寄生效应。
三、行业应用案例
- 通信基站
- 多层PTFE PCB与高温压合工艺结合，支持基站功放模块在6 GHz以下频段的高效运行，降低热噪声。
- 防撞雷达系统
- 77 GHz毫米波雷达采用埋入式电阻与平面混压技术，实现紧凑设计，同时提升目标识别精度。
- 卫星通信
- E波段ODU通过PTFE基板与高温工艺，在60 GHz频段实现超低延迟数据传输。
四、未来趋势
随着5G-Advanced与6G技术发展，毫米波（30–300 GHz）应用将更加普及，对材料工艺（如三维集成基板）和散热方案提出更高要求。同时，智能化射频前端（如可重构天线）与绿色节能设计（如低功耗功放）将成为技术突破方向。
结语
微波射频解决方案的持续创新，是推动通信、汽车电子及国防等领域进步的关键。深圳市鑫锦顺通过材料科学、工艺优化与系统设计的协同，未来微波射频技术将在更高频段、更复杂场景中释放更大潜力。#深圳市鑫锦顺XJS#技术分享#案例共勉#
