在电子设备无处不在的今天，印刷电路板（PCB）作为电子产品的“骨骼”与“神经”，承载着连接元器件、传递信号的核心使命。然而，一块看似普通的PCB板，从设计到量产需经历数十道精密工序，凝聚着材料科学、精密制造与数字技术的深度融合。鑫锦顺作为一家深耕PCB行业多年的高新技术企业，凭借其智能化生产线与严苛的质量管控体系，成为国内外电子产业链中不可或缺的一环。本文将深入鑫锦顺工厂，揭开PCB生产的全流程密码。
一、从“一张铜箔”到“精密网络”：PCB制造的核心流程
PCB生产是一场微观世界的精密雕刻，其核心流程可分为三大阶段：内层制作、层压成型与外层加工。鑫锦顺通过全自动化设备与数字化管理，确保每个环节的精准度与一致性。
1. 内层线路：激光直写的“纳米级艺术”
生产始于覆铜板（CCL）的开料与清洁。鑫锦顺采用高精度激光直接成像（LDI）技术，在覆铜板上绘制微米级线路图形。相较于传统曝光工艺，LDI技术无需物理底片，直接通过数字文件控制激光蚀刻，线宽精度可达±10μm，尤其适用于5G通信、汽车电子等高端PCB的精细化需求。随后通过酸性蚀刻液去除多余铜层，形成内层电路网络。
2. 层压成型：高温高压下的“千层锻造”

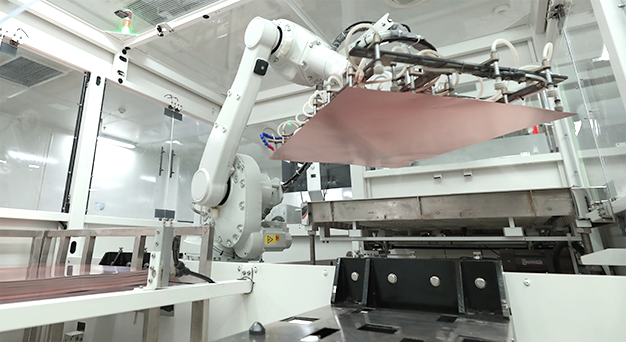

多层PCB需将内层芯板与半固化片（Prepreg）交替叠合，在真空高压层压机中经历高温压制。鑫锦顺的压合车间配备智能温控系统，精确调控压力、温度与时间参数，确保各层间无气泡、无偏移。压合后的板材还需通过X射线检测，验证层间对位精度是否达标。
3. 钻孔与电镀：打通“电路经脉”
机械钻孔是PCB通孔成型的传统工艺，鑫锦顺采用超细钻头（最小孔径0.1mm）与高速主轴（30万转/分钟），配合AI视觉定位系统，实现微孔加工的极致精度。随后通过化学沉铜与电镀工艺，在孔壁沉积导电层，完成层间互联。对于HDI板等高阶产品，工厂引入激光钻孔技术，进一步缩小孔径至50μm以下。
二、品质“零容忍”：智能检测贯穿全流程
PCB的可靠性直接决定终端产品的寿命。鑫锦顺构建了覆盖全流程的“四重质检防线”，将缺陷率控制在百万分之一（PPM）级别。
- AOI光学检测：在蚀刻、电镀等关键节点，自动光学检测设备通过高分辨率摄像头扫描线路，AI算法实时比对设计图纸，识别短路、断路、毛刺等缺陷。
- 阻抗测试：针对高频高速板，采用时域反射仪（TDR）测量信号传输阻抗，确保与设计值偏差小于5%。
- 飞针测试：成品阶段，高速探针模拟实际工作电流，100%覆盖测试点，杜绝潜在失效风险。
- 环境老化试验：抽样板件经历高温高湿、冷热冲击等极端环境测试，模拟产品十年生命周期内的性能衰减。
三、绿色智造：PCB行业的可持续发展答卷
传统PCB生产因涉及重金属废水与废气排放，面临严峻的环保挑战。鑫锦顺通过技术革新与循环经济模式，打造绿色工厂标杆：
- 废水处理闭环：建有多级化学沉淀+膜过滤系统，铜离子回收率超99%，废水回用率达80%。
- 废气零排放：酸性废气经碱液喷淋与活性炭吸附后达标排放，有机废气通过RTO蓄热焚烧转化为二氧化碳与水。
- 能源自给：厂房屋顶铺设光伏面板，年发电量达300万度，满足20%的生产用电需求。
四、未来布局：新材料与新技术的突破
面对5G毫米波、新能源汽车对PCB的更高要求，鑫锦顺已启动多项前瞻性研发：
- 高频基材：与材料厂商合作开发低介电常数（Dk＜3.0）的PTFE复合材料，减少信号传输损耗。
- 嵌入式元件：在PCB内部埋入电阻、电容等无源器件，提升集成度与可靠性。
- 智能制造升级：引入数字孪生技术，通过虚拟仿真优化生产参数，缩短新品开发周期30%以上。
结语：隐形冠军的“硬核”价值
从智能手机到航天器，每一块PCB背后都是精密制造与科技创新的无声较量。鑫锦顺以“匠心智造”为核心理念，通过全流程精益管理、智能化升级与绿色化转型，不仅成为全球电子产业链的可靠伙伴，更推动中国PCB行业向高端化、可持续化迈进。未来，随着AIoT与碳中和时代的到来，这家隐形冠军的“硬核”价值，或将书写更惊艳的篇章。鑫锦顺电路科技云观工厂
